W11 防塵圈
1.說明

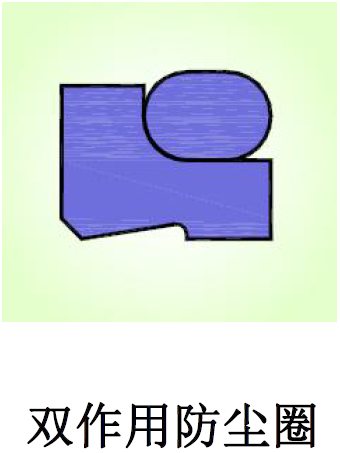

W11 防塵圈是由一個填充聚四氟乙烯防塵環和一個O 形圈組成的雙作用防塵圈，防塵環由防塵唇和密封唇組成。O 形圈在安裝狀態下提供的壓縮力使防塵環緊靠滑動表面，從而達到防塵和密封的雙重效果。
2.應用
W11 防塵圈主要應用于往復運動液壓系統，推薦用于中載以下的應用場合，比如機床、注塑機、伺服液壓油缸和工業液壓油缸等。
W11 防塵圈與S33 活塞桿密封圈配合使用，可以組成具有流體動力泵吸功能的密封系統。
3.優點
-摩擦力小，起動力低，運行平穩，無爬行及粘滯現象
-良好的刮塵效果
-能有效刮除粘附在活塞桿表面的殘余油膜
-能一定程度上補償活塞桿或柱塞的徑向偏載
-安裝尺寸緊湊，溝槽結構簡單
-可選材料多，可適用于大多數液壓介質，以及寬廣的溫度適用范圍
4.標準材料
密封體：填充聚四氟乙烯F013
O 形圈：丁腈橡膠NBR70
5.其它適用材料
詳見密封材料一覽表。
6.工況要求
速度：≦15m/s
溫度：-45℃～+200℃（取決于O 形圈材料）
介質：礦物液壓油，抗燃液壓油，環保液壓油，水、空氣和大多數的潤滑油、油脂

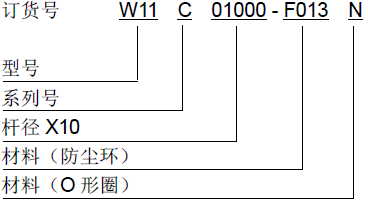

7.訂貨示例
活塞桿直徑：100mm
溝槽尺寸： 100x108.8x6
防塵環材料：F013
O 形圈材料：NBR70

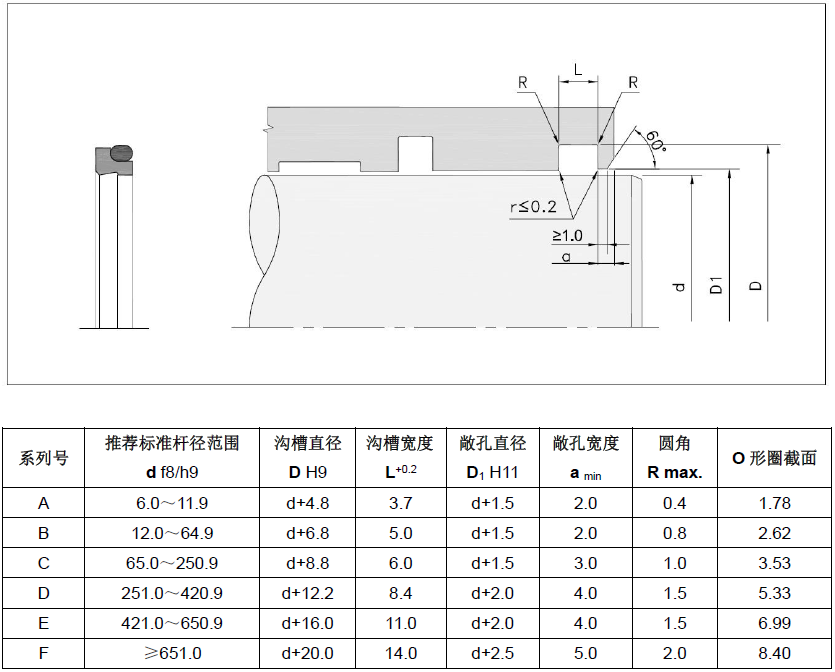

8. 安裝尺寸參數
