說明手冊下載G20 耐磨環
1.說明
G20 耐磨環是聚酯織物復合材料，由細密網狀織物、特殊熱固聚合樹脂和潤滑添加劑組成。它具有吸收振動性能，并有極好的耐磨性能和良好的干運行特性。
對于在液壓缸內移動的活塞及活塞桿，耐磨環具有精確的導向作用，并可吸收隨時產生的徑向力。同時，耐磨環防止了液壓缸內滑動部件的金屬接觸，即活塞和缸體之間或者是活塞桿和導向套之間的金屬接觸。
2.應用
廣泛應用于液壓及其它往復運動、旋轉、擺動系統，適用于重載和徑向力大的應用場合，如用在推土機、挖掘機、鍛壓機、陶瓷壓磚機、軋鋼機、冶金機械、礦山機械、林業機械、建筑機械、船舶機械、機床等。
3.優點
-承載能力高，尺寸穩定性好，避免了金屬之間的接觸
-耐熱性好，耐磨性好，壽命長
-摩擦力小，良好的干運行特性
-吸收側向負載和振動
-由于耐磨環的對中作用，可增大密封的擠出間隙
-簡單的整體式溝槽，安裝簡便
4.標準材料
聚酯織物復合材料D020
其它材料詳見密封材料一覽表
5.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
6.工況要求
速度：≦1m/s（往復運動）
溫度：-60℃～+120℃
動態許用壓縮應力：≤100N/mm2（在25℃時）；
≤50N/mm2（在60℃時）
介質：所有常用的液壓油，包括礦物液壓油、難燃液壓油、環保液壓油、水和其它
7.切割長度
活塞用： Lc=3.11x（D-T）
活塞桿用：Lc=3.11x（d+T）
（D=活塞直徑d=活塞桿直徑T=耐磨環厚度）

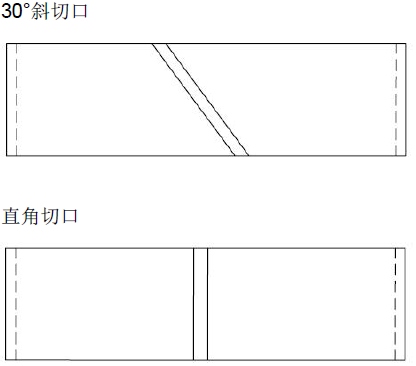

8.切口類型
G20 耐磨環的切口形式主要有斜切口和直角切口兩種，其中，斜切口主要用于往復運動場合，而直角切口主要用于旋轉或者擺動場合。

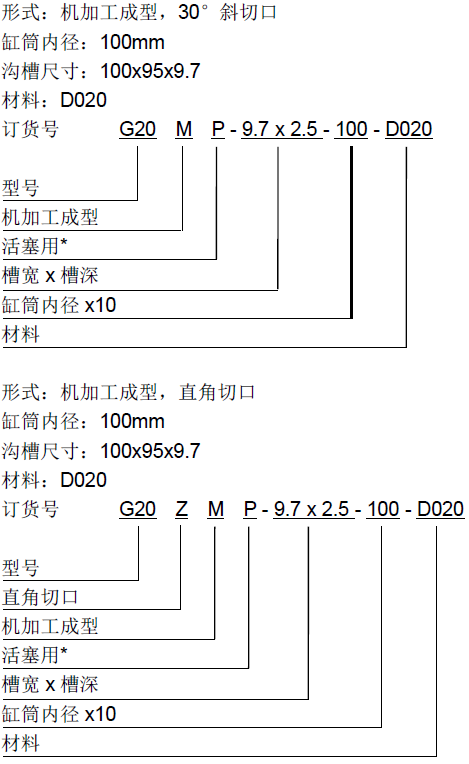

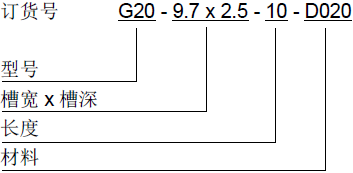

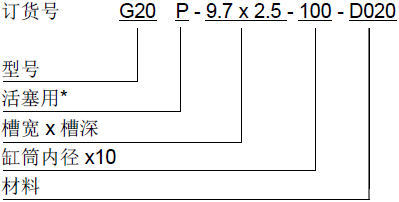

9.訂貨示例
形式：帶狀成卷
溝槽尺寸：9.7x2.5
長度：10 米
材料：D020
形式：帶狀剪切，30°斜切口
缸筒內徑：100mm
溝槽尺寸：100x95x9.7
材料：D020
* 如果是活塞桿用，則用字母R 表示

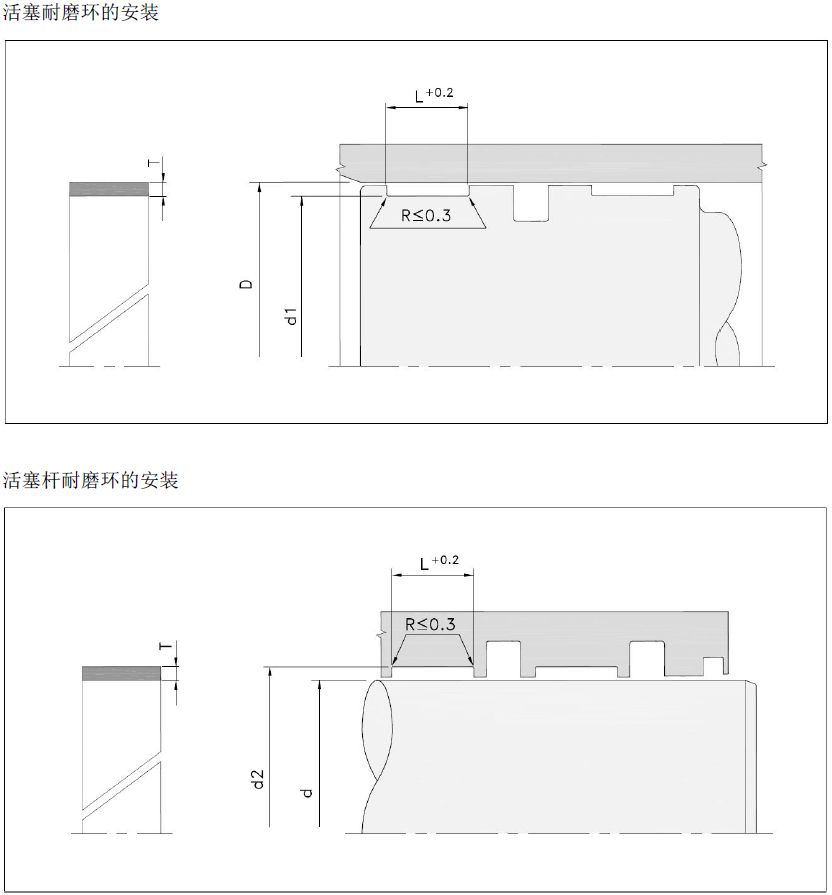

10. 安裝尺寸參數
