說明手冊下載G25 耐磨環
1.說明
G25 耐磨環是由聚甲醛或者聚酰胺材料經注射成型的整體式耐磨環，用于活塞桿導向。
2.應用
廣泛應用于液壓及其它往復運動系統，適用于中載和重載的應用場合，如用在標準液壓缸、叉車、汽車起重機、農業機械、建筑機械等。
3.優點
-成本低
-承載能力高，尺寸穩定性好，避免了金屬之間的接觸
-耐熱性好，耐磨性好，壽命長
-摩擦力小
-簡單的整體式溝槽，安裝簡便
4.標準材料
玻璃纖維填充的聚甲醛D501
5.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
6.工況要求
速度：≦1m/s（往復運動）
溫度：-40℃～+110℃
動態壓縮應力：≤40N/mm2（在25℃時）
介質：礦物液壓油、生物油、水和其它。

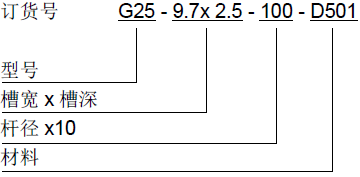

7.訂貨示例
形式：30°斜切口
活塞桿直徑：100
溝槽尺寸：100x105x9.7
材料：D501

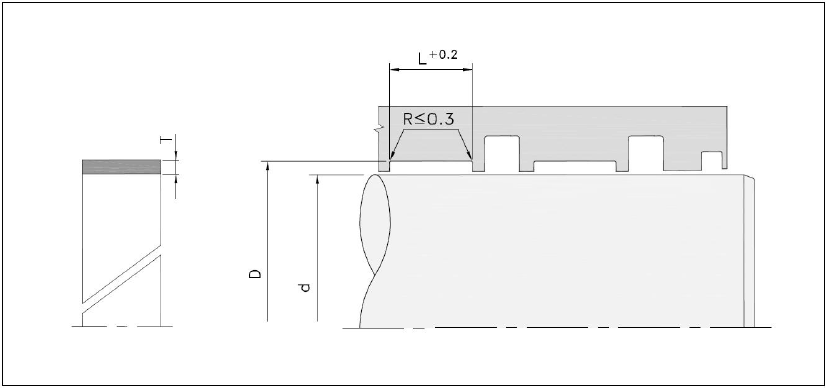

8. 安裝尺寸參數
