T32 旋轉密封
1.說明

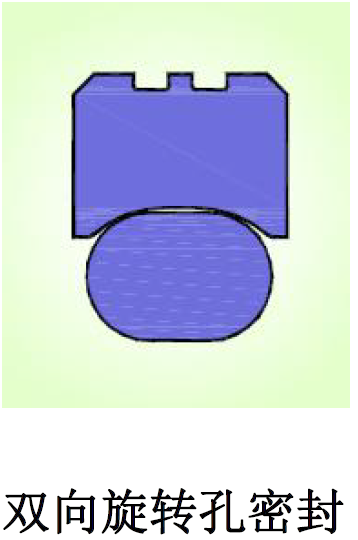

T32 旋轉密封是雙向作用的孔用旋轉密封圈，由一個填充聚四氟乙烯密封環和一個O 形圈組成。聚四氟乙烯密封環的動密封面有一個或多個周向連續的溝槽，用以提高密封面的比壓從而提高密封效果，另外也用以儲油，從而降低磨擦力。
2.應用
它是一種可承受雙向壓力或交變壓力作用的旋轉密封圈，廣泛應用于做旋轉或擺動運動的桿、軸、銷、旋轉接頭、高壓閥芯、液壓馬達等部件上，在工程機械、建筑機械及汽車設備工業等的旋轉式液壓傳動上也廣泛應用。
3.優點
-摩擦力小，無爬行及粘滯現象
-耐磨性好，壽命長
-溝槽結構簡單且尺寸小
-配合適當?shù)腛 形圈材料，可適用于廣泛的工作介質
4.標準材料
密封體：填充聚四氟乙烯F021
O 形圈：丁腈橡膠NBR70
5.其它適用材料
詳見密封材料一覽表。

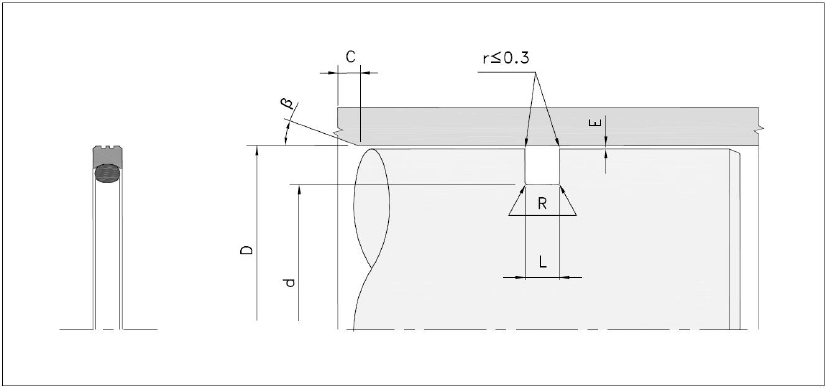

6.安裝倒角
密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在缸孔上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | A | B | C | D | E | F | G |
| C min. | 2 | 3 | 4 | 5 | 5 | 7 | 8 |
7.表面粗糙度
| 表面粗糙度 | Rmax. | Rz | Ra |
| 配合表面μm | 0.63～2.50 | 0.40～1.60 | 0.05～0.20 |
| 溝槽表面μm | ＜16.0 | ＜10.0 | ＜1.60 |
8.工況要求
壓力：≦30MPa
速度：≦2m/s
溫度：-45℃～+200℃（取決于O 形圈材料）
配合表面硬度：≥HRc55
介質：礦物液壓油、難燃液壓油、環保液壓油、水、空氣和其它

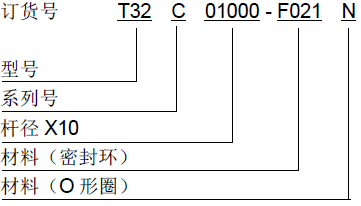

9.訂貨示例
缸筒內徑：100mm
溝槽尺寸： 100x89.0x4.2
密封環材料：F021
O 形圈材料：NBR70

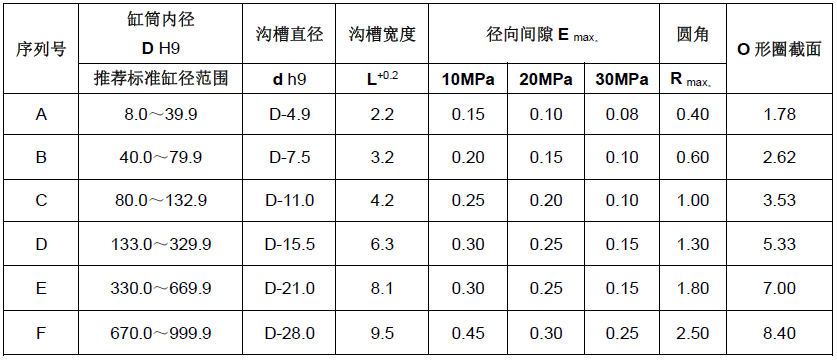

10.安裝尺寸參數
