V47 活塞桿密封
1.說明

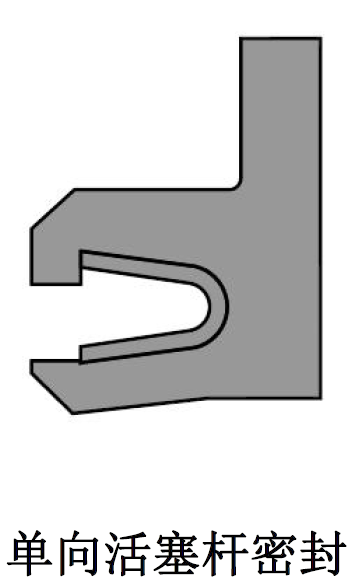

V47 密封是單向作用的活塞桿密封，由一個U 形的填充聚四氟乙烯密封環和一個彈簧(通常為不銹鋼)組成。密封環具有非對稱的密封唇結構，保證了密封圈在溝槽底部的靜態和滑動表面的動態密封效果。彈簧提供初始密封所需的預緊力，保證在低壓時的密封性能，高壓時系統流體充滿U形腔，推著密封環靠緊密封面而增加密封力。與V41 和V42 不同，V47 密封帶一個法蘭，安裝后法蘭被硬件緊緊夾住，從而可以有效防止密封在溝槽中旋轉。
2.應用
V47 活塞桿密封對各種介質和溫度的適應性非常好，不但可以用于靜止、往復運動場合，還可用于旋轉和螺旋運動場合，特別推薦用于要求耐廣泛的化學介質和極高或者極低溫的應用場合，如醫藥、食品、化工、半導體、造紙等。
3.優點
-可以用于靜止、往復運動場合，還可用于旋轉和螺旋運動場合
-對各種介質的適應性非常好
-耐高、低溫性很好
-優異的動靜密封性能
-摩擦力小，起動力低，運行平穩，無爬行及粘滯現象
-用于醫藥、食品等行業可在線消毒，并且不會對藥品、食品造成污染
4.標準材料
密封環：填充聚四氟乙烯F021
彈簧：301 不銹鋼
5.其它適用材料
其它密封環材料詳見密封材料一覽表，其它彈簧材料見下表。特殊應用有其它聚合物和合金材料可供選擇，詳情請咨詢我公司的技術人員。
彈簧 材料 | 301 不銹鋼 | 302 不銹鋼 | 304 不銹鋼 | 316 不銹鋼 | 哈氏 合金 | 游絲 合金 |
| 代號 | S1 | S2 | S4 | S6 | S7 | S8 |
6.彈簧的形狀
| 代碼 | 名稱 | 結構 | 形狀 |
| U | U 型懸臂彈簧 |  |  |
| L | 環狀螺旋彈簧 |  |  |
| C | 片狀螺旋彈簧 |  |  |
7.安裝倒角
密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在軸上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | A | B | C | D | E | F |
| C min. | 2 | 3 | 4 | 6 | 8 | 13 |
8.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
9.工況要求
壓力：≦15MPa
速度：≦10m/s（往復運動）
≦2m/s（旋轉運動）
溫度：-100℃～+260℃
介質：幾乎所有液體、化學制劑和氣體
PV 值：用于旋轉運動時，在有良好潤滑和充分冷切時，PV≤8 MPa x m/s，潤滑或冷切不充分時，
PV 值應酌情降低。

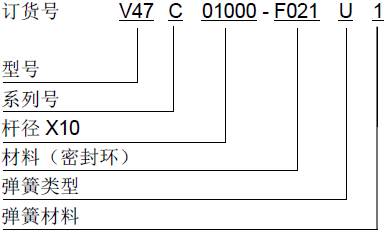

10.訂貨示例
活塞桿直徑：100mm
溝槽尺寸： 100x110.5x7.1
密封環材料：F021
彈簧材料： 301 不銹鋼
彈簧類型： U 型

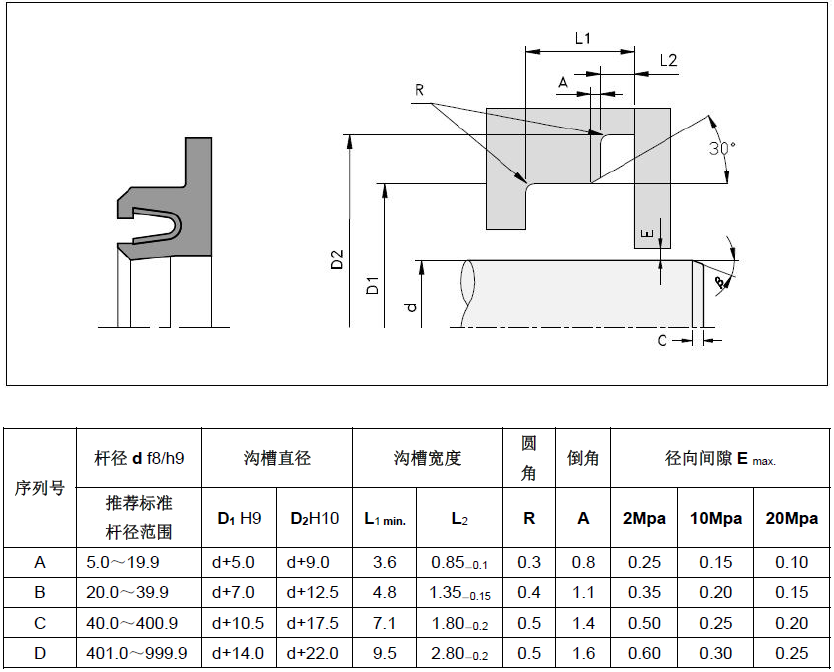

11.安裝尺寸參數
