H30 活塞密封
1.說明

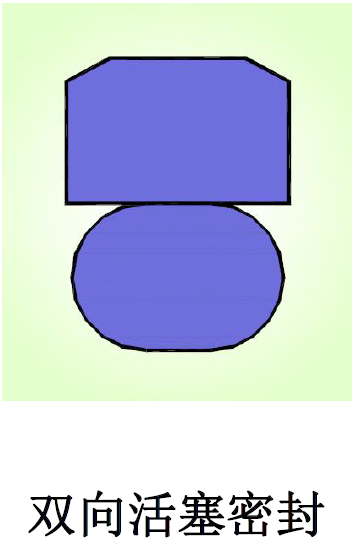

H30 活塞密封是雙向作用的活塞密封，由一個填充聚四氟乙烯密封環和一個O 形圈組成。它是一種非常有效和可靠的低摩擦密封，廣泛應用于各種高壓和中低壓液壓系統。低壓時主要通過O形圈的預壓縮產生密封力，高壓時O 形圈被系統流體擠壓，推著密封環靠緊密封面而增加密封力。
2.應用
廣泛應用于高壓、中壓和低壓以及重載工況下的液壓往復運動系統，適合各種行程以及范圍較廣的流體和高溫場合，可適用較大的活塞間隙，特別推薦用于重型和大直徑的應用場合。可用于注塑機、叉車、農業機械、推土機、挖掘機、鍛壓機、陶瓷壓磚機、軋鋼機、伺服閥及機床等。
3.優點
-優異的動靜密封性能
-摩擦力小，起動力低，運行平穩，無爬行及粘滯現象
-可允許較大的擠出間隙，在有污物的介質中可安全使用
-安裝尺寸緊湊，溝槽結構簡單，易于安裝
-可選材料多，可適用于大多數液壓介質，以及寬廣的溫度和壓力范圍
4.標準材料
密封環：填充青銅聚四氟乙烯F013
O 形圈：丁腈橡膠NBR70
5.適用材料
材料 代碼 | 材料 | 特性及應用范圍 | O 形圈 材料 | O 形圈 溫度范圍℃ | 壓力 MPa |
| F011 | 填充 玻纖 | 滑動性好，耐磨性很好，要求系統潤滑良好，配合 面有較高的硬度。 | NBR70 | –45～+110 | 40 |
| FKM70 | –20～+200 | ||||
| F013 | 填充 青銅 | 液壓系統密封圈的標準材料，耐壓強度高，滑動性 好，耐磨損，抗擠出特性好。 | NBR70 | –45～+110 | 60 |
| FKM70 | –20～+200 | ||||
| F014 | 高填充 青銅 | 耐壓強度非常高，非常耐磨損，抗擠出特性非常好， 工作時要有潤滑，要求配合表面硬度高。 | NBR70 | –20～+200 | 80 |
| FKM70 | –20～+200 | ||||
| F015 | 填充 碳和石墨 | 用于液壓和氣動場合，耐化學性好，抗擠出特性好， 用于有潤滑和無潤滑的液壓油，適合干摩擦工況。 | NBR70 | –45～+110 | 60 |
| FKM70 | –20～+200 | ||||
| EPDM70 | –45～+145 | ||||
| F021 | 填充 碳纖維 | 耐磨損，摩擦系數小，用于有潤滑和無潤滑的液壓 油，特別適用于水介質的應用場合，可用于軟的配 合表面。 | NBR70 | -45～+110 | 30 |
| FKM70 | –20～+200 | ||||
| EPDM70 | –45～+145 | ||||
| F016 | 高填充 碳纖維 | 耐磨損，摩擦系數小，用于有潤滑和無潤滑的液壓 油，特別適用于水介質的應用場合，可用于軟的配 合表面。 | NBR70 | -45～+110 | 60 |
| FKM70 | –20～+200 | ||||
| EPDM70 | –45～+145 | ||||
| F020 | 超高分子 聚乙烯 | 高耐磨，耐化學性非常好，耐高溫有限，用于有潤 滑和無潤滑的液壓油，適合干摩擦工況。特別適用 于陶瓷涂層的運動表面。 | NBR70 | –45～+80 | 40 |
| FKM70 | –20～+80 | ||||
| EPDM70 | –45～+80 | ||||
| F004 | 聚氨酯 （澆注型） | 高耐磨，抗擠出特性好，耐化學性有限，用于有潤 滑的液壓油。特別適用于陶瓷涂層的運動表面。 | NBR70 | –35～+100 | 60 |
注：還有其它眾多的填充聚四氟乙烯材料以及其它工程塑料供選擇，詳情請咨詢。
6.安裝倒角
活塞密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在缸孔上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | A | B | C | D | E | F | G | H |
| C min. | 2 | 3 | 4 | 5 | 7 | 7 | 8 | 12 |
7.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
8.工況要求
壓力：≦60MPa
速度：≦15m/s
溫度：-45℃～+200℃（取決于O 形圈材料）
介質：礦物液壓油，抗燃液壓油，環保液壓油，水、空氣和大多數的潤滑油、油脂

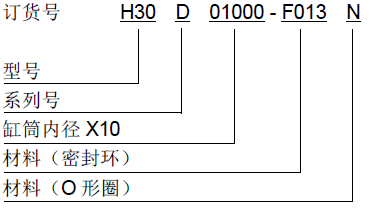

9.訂貨示例
缸筒內徑： 100mm
溝槽尺寸： 100x84.5x6.3
密封環材料：F013
O 形圈材料：NBR70

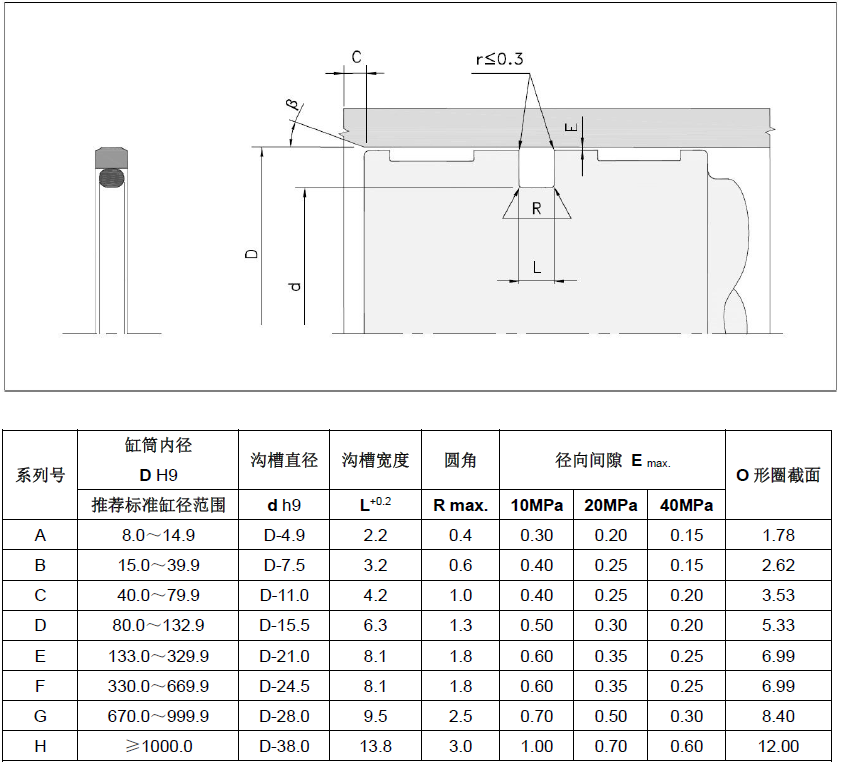

10. 安裝尺寸參數
