H16 活塞密封
1.說明

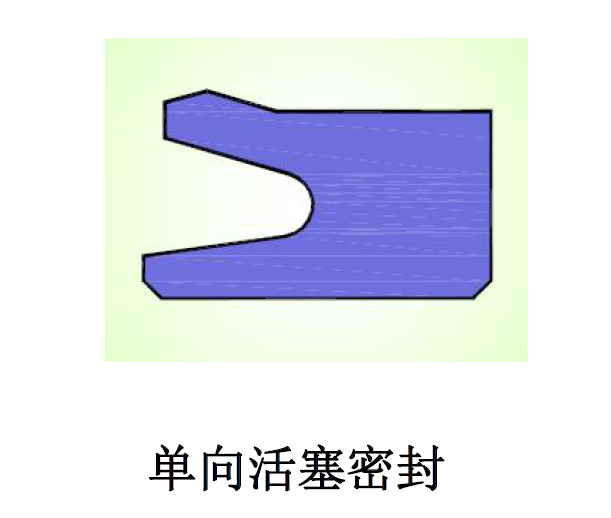

H16 型活塞密封是由聚氨酯材料制成的單向作用的單唇口U 形密封圈。低壓時主要通過U 形密封圈的預壓縮產生密封力，高壓時U 形密封圈被系統流體擠壓，推著密封環靠緊密封面而增加密封力。不對稱的唇口設計保證了密封圈在溝槽底部的靜態和滑動表面的動態密封效果。
2.應用
作為活塞用的單向作用或雙向作用（背對背安裝）密封圈，廣泛應用于往復運動的液壓系統中，如用于行走機械、注塑機、林業機械、采礦機械、工程機械和工業液壓油缸等。在惡劣的工作條件下，也具有良好的機械特性。
3.優點
-密封效果好
-耐磨性好，壽命長
-很高的抗擠出能力
-溝槽結構簡單，易于安裝
4.標準材料
聚氨酯P520，硬度Shore A 93
5.安裝倒角
活塞密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在缸孔上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 缸筒內徑 | <100 | 100~200 | >200 |
| C min. | 5 | 7 | 10 |
6.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.1-0.4 | <2.5 | <4.0 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
7.工況要求
壓力：≦40MPa
速度：≦0.5m/s
溫度：-35℃～+110℃
介質：礦物液壓油和其它
8.徑向間隙
工作壓力 MPa | 徑向間隙E max. | |
| d≤60 mm | d＞60 mm | |
| 5 | 0.40 | 0.50 |
| 10 | 0.30 | 0.40 |
| 20 | 0.20 | 0.30 |
| 30 | 0.15 | 0.20 |
| 40 | 0.10 | 0.15 |

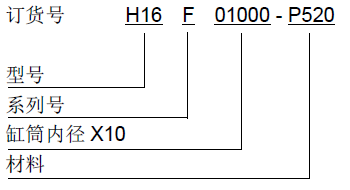

9.訂貨示例
缸筒內徑： 100mm
溝槽尺寸： 100x85x13
密封圈材料：P520

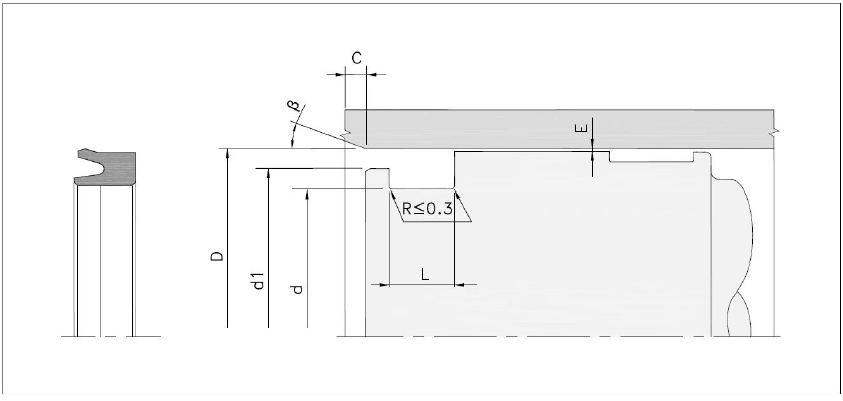

10. 安裝尺寸參數
