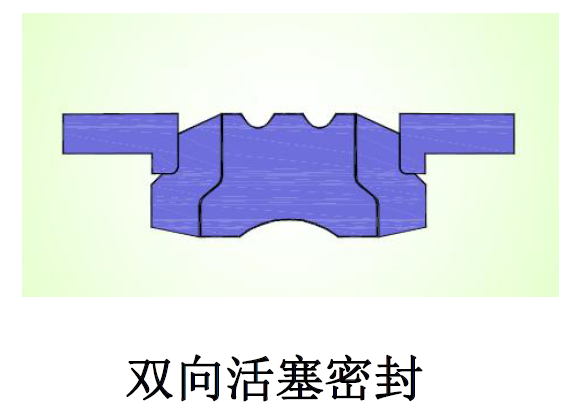

H20 組合式活塞密封
1.說明
H20 組合式活塞密封是一種雙向作用的活塞密封圈，由一個彈性橡膠密封元件、兩個擋圈和兩個導向環組成。彈性橡膠密封元件特殊的幾何形狀保證了優異的高低壓密封性能，同時可以防止在安裝過程中的扭曲。擋圈用于防止彈性橡膠被擠入密封間隙，而集成的導向環在起導向和吸收側載的同時，減小了活塞的整體寬度。
2.應用
H20 組合密封作為雙作用活塞密封圈，廣泛用于低壓和中壓且速度較慢的往復運動液壓系統中，如用于叉車、搬運機械及農業機械等。
3.優點
-優異的動靜密封性能
-封閉式溝槽，易于安裝
-活塞的總長度較短，生產成本低
-對間隙的抗擠出能力極強
-成本較低
4.標準材料
密封體：丁腈橡膠NBR75
耐磨環：聚甲醛POM
擋圈： 聚酯彈性體TPE
5.安裝倒角

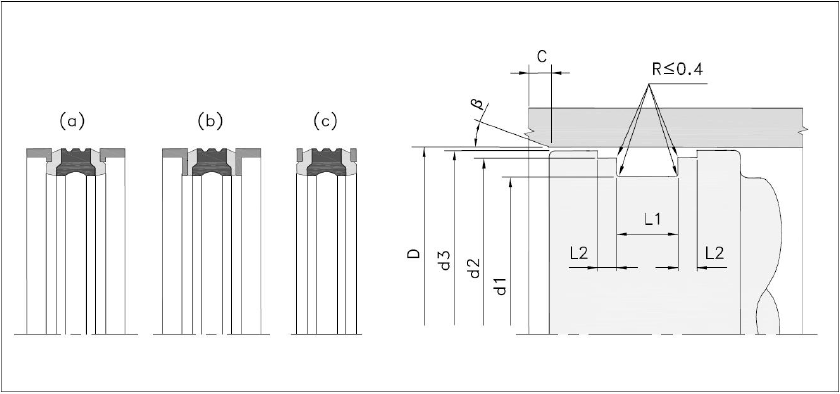

活塞密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在缸孔上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 缸筒內徑 | <100 | 100~200 | >200 |
| C min. | 5 | 7 | 10 |
6.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
7.工況要求
壓力：≦40MPa
速度：≦0.5m/s
溫度：-35℃～+110℃
介質：礦物液壓油、難燃液壓油

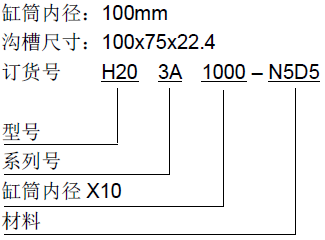

8.訂貨示例
9.安裝尺寸參數
